解决方案丨EasyGo三相全桥PRCP开发套件实验系统方案

为解决教学内容复杂、理论与实际脱节等问题，EasyGo推出了三相全桥PRCP (功率级快速控制原型系统) 开发套件。

该套件是一种电力电子开发工具。其将电力电子功率硬件以及实时仿真技术相结合，通过MATLAB及相关硬件搭积木式实践学习，以模块化设计的方式让学生将理论与实际相结合，助力各大高校深化电力电子教学改革，培养高素质复合型工程技术人才。

三相全桥开发套件提供了配套的课程实验指导书以及教师版实验参考。由于实时仿真系统平台的开放性，用户还可自己添加更多的教学或创新型的实验内容。所有实验均包含离线程序，控制算法实时程序。控制侧采用快速原型控制器，运行对应控制程序，可实现在线调整控制参数及在线数据观测存储等功能。

实验课表参考如下：

→可联系森木磊石官方客户获取详细实验课表

2、Easygo实验系统平台架构

快速原型控制器可灵活的将算法模型程序部署到CPU或者FPGA硬件平台上运行，通过图形化软件配置，实时监控仿真结果。

其中，算法模型程序，可以通过搭积木的方式轻松使用Simulink完成搭建。图形化设计使程序语言更直观更易理解，可使初学者快速掌握基本知识框架。

三相全桥RCP开发套件主要由4个部分组成。

①快速原型控制器。用于实现电力电子仿真实验中需要用到的Simulink控制算法，发出控制信号给功率电路，构成闭环的实验系统，适用于进行控制理论实验课程。

②功率电路模块。采用积木模块化设计的三相全桥功率模块，开放交直流端接口， 可以接入电源以及负载完成整体功率系统。同时与控制器之间通过接口板进行交互，将采样电压电流传给控制器，并接收控制器发出的控制指令。

③PRCP接口板。用于功率电路模块与控制器之间传递信号，设置了示波器测量点，方便学生在实验过程中观察实际信号，对系统运行的原理有更直观的认识。

④上位机。用于运行DeskSim实时仿真软件，将不同模型部署到不同的硬件平台上，并对算法模型进行配置与实时监控。

CBox是一款快速原型控制器产品。该采取CPU+FPGA的硬件架构，帮助用户在安全舒适的实验室快速调试和验证控制算法。

利用快速原型控制器CBox可以将Simulink控制算法模型快速实现验证，与实际的被控对象连接来进行闭环测试。为用户省去了在嵌入式芯片上重新编写和实现算法过程的时间。

同时，用户可以直接通过上位机界面观测实时控制器上的各个变量和波形。省去了用户编写上位界面的时间与精力，可以集中精力在核心控制算法的实现和调试上。

该平台的独特优势在于丰富的模拟与数字信号接口，以及灵活配置的人界交互与配置界面，助力先进控制算法在电力电子与电力传动领域中的科研教学中的创新实践。

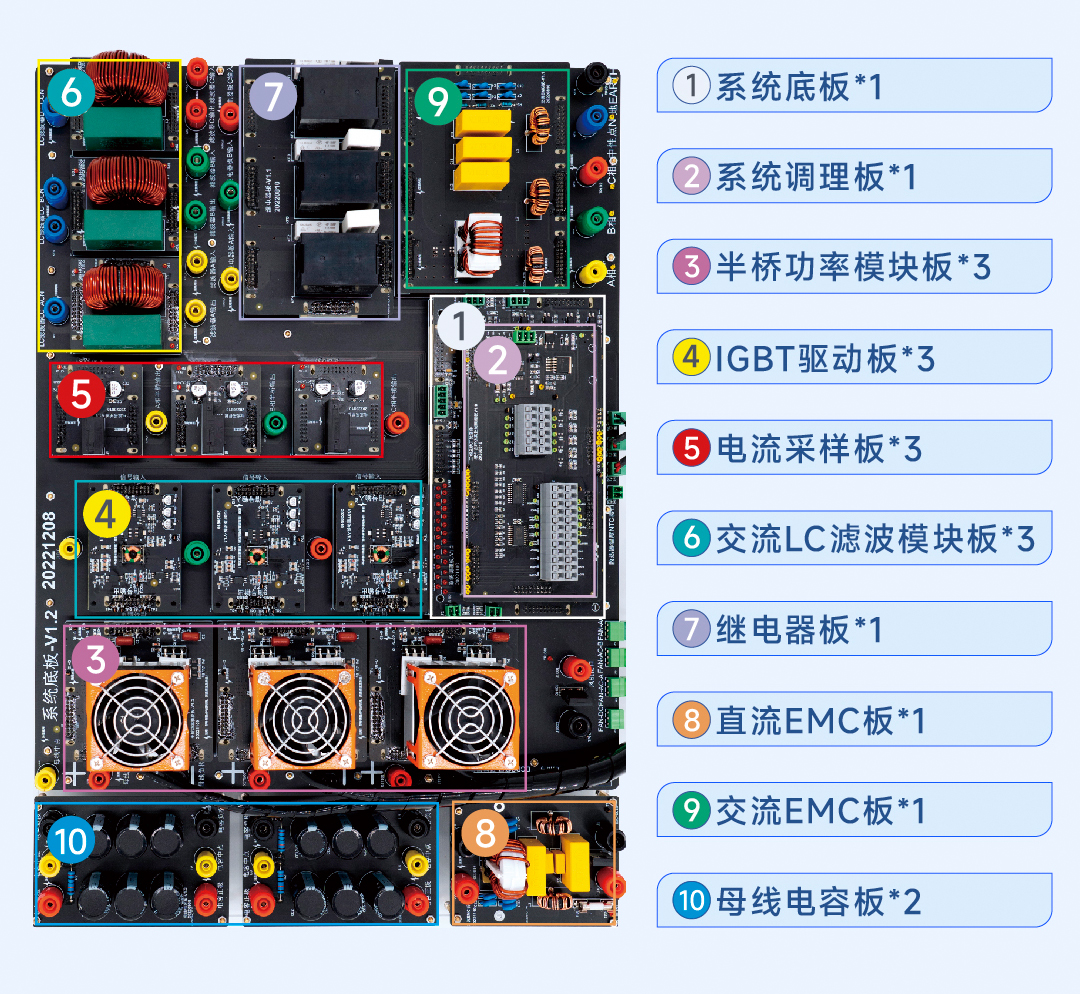

三相全桥功率单元采用全PCB开放式模块化设计，共分为20个模块，各模块之间通过直插拔插座与线缆连接。

三相全桥开发套件整体控制逻辑图如下所示：

在主回路中可使用电容板、桥臂、LC电路以及其他电路结构相互配合任意搭配出所需要的电路结构。可采集输入输出电压以及环路电流，送入CBox快速原型控制器中处理，并配合相关的控制算法控制产生功率管驱动脉冲以及其他的控制电平，实现完整的系统控制。

实验步骤：

实验结果：

通过快速开发和验证、高性能控制算法、灵活可配置性以及实时监测与反馈，PRCP系统能够加快开发周期、提高控制精度、适应不同环境，并提高工作效率。

我们提供一对一技术支持服务，欢迎感兴趣的工程师们一起咨询交流！
