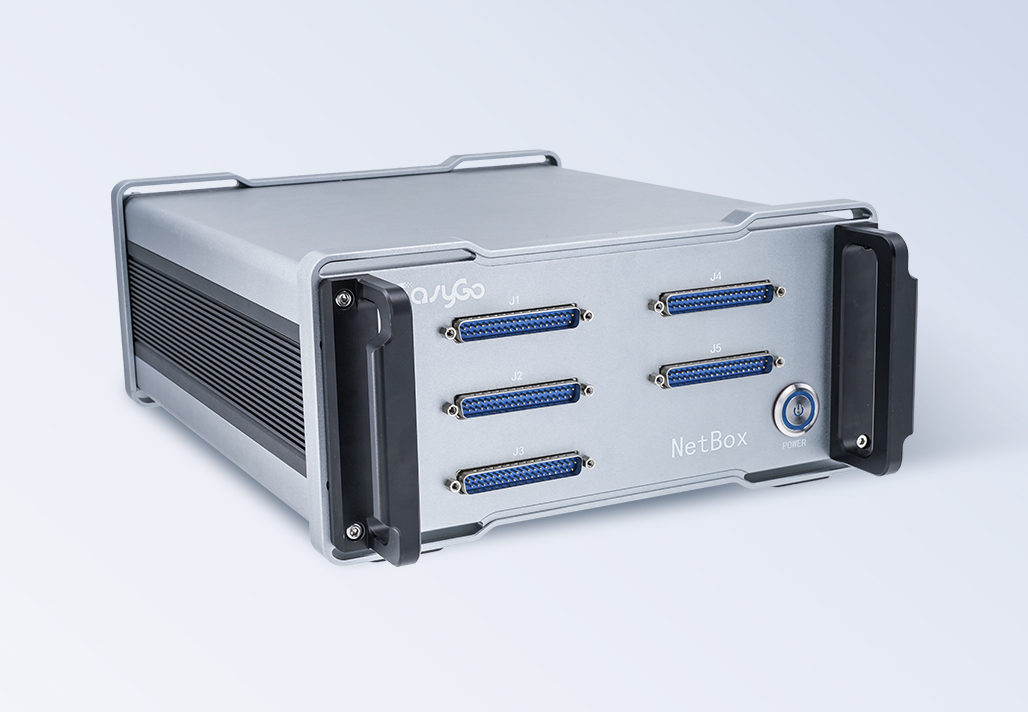

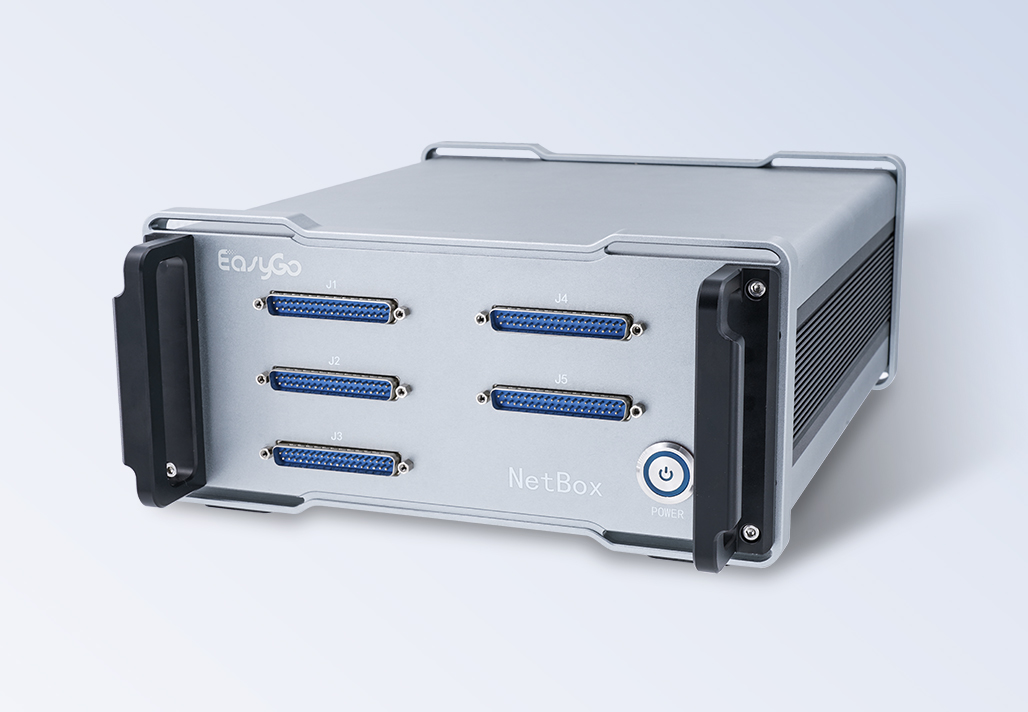

NetBox

概述

NetBox 是一款基于FPGA的电力电子实时仿真产品。应用在电力电子系统的FPGA小步长仿真领域,FPGA无需编译,直接运行。配置上EasyGo DeskSim软件,方便完成系统模型下载运行,实时调参,数据记录等功能,从而进行半实物仿真。



产品特色

■模块化设计

    可根据用户需求灵活选择IO配置,最大化利用硬件资源

操作简单

    无需编译,支持图形化建模环境,大大方便了FPGA上仿真的开发流程

小巧便携

    体积小,方便携带,适用于实验室以及工业现场





标准配置

项目

规格描述

硬件架构

FPGA芯片

FPGA芯片

Kintex-7 325T

DRAM

256MB

供电

12V/2A

额定功率

30W

通信接口

Ethernet千兆网口



NetBox-01

NetBox-02

定制化配置

模拟输入

8通道16bits,1MS/s,±10V

/

根据用户需求定制,最多可支持40

模拟输出

16通道16bits,1MS/s,±10V

24通道16bits,1MS/s,±10V

根据用户需求定制,最多可支持40

数字输入

60通道,通道隔离,TTL 电平,40MHz 更新率

60通道,通道隔离,TTL 电平,40MHz 更新率

根据用户需求定制,最多可支持120

数字输出

6通道,通道隔离,TTL 电平,40MHz 更新率

6通道,通道隔离,TTL 电平,40MHz 更新率

根据用户需求定制,最多可支持120

编码器输出

1组

电力电子FPGA仿真规模

基础版:支持最多48个关键元件

进阶版:支持最多80个关键元件

高级版:支持最多160个关键元件

FPGA解算器

Electronic FPGA Solver

支持电力电子开关任意拓扑搭建,支持阻抗二值法和L/C电流源法两种开关建模方式,支持通用电机仿真,支持电路参数实时在线调整。无需FPGA编译。

电力电子系统实时仿真步长

200ns-1.5us

外观尺寸

275*127*341mm
