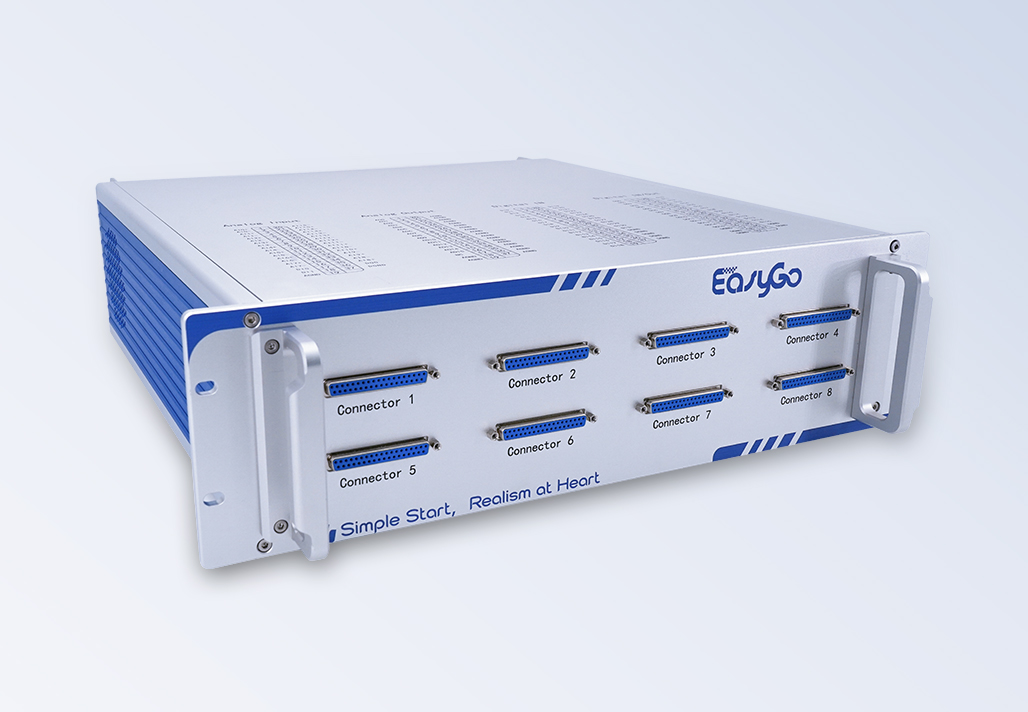

EGBox

ꁆ ꁇ

EGBox 产品系列是基于 CPU+FPGA 架构的工业级实时仿真产品，通过配置不同类型的 IO 模块，可配置成硬件在环测试系统（HIL）或快速控制原型系统（RCP）,配置上 Desksim 软件，可灵活的将算法模型程序部署到 CPU 或者 FPGA 硬件平台上运行，方便完成系统模型配置运行，实时调参，数据记录等功能。

广泛应用于新能源发电，智能电网，多电平电力电子装置，电气化交通，船舶电气系统，电力系统等。

ꄴ前一个： EasyGo RealTime Block

ꄲ后一个： EGBox Mini

EGBox 产品系列是基于 CPU+FPGA 架构的工业级实时仿真产品。通过配置不同类型的 IO 模块，可配置成硬件在环测试系统（HIL）或者快速控制原型系统（RCP）。

▌产品特点

■ 模块化设计 内部采用模块化设计，可根据用户需求灵活选择 IO 配置。

■ 开发简单 图形化编程建模，无需编译，方便 FPGA 开发流程。

■ 全功能覆盖 根据配置不同类型 IO，既可做 RCP，又可做 HIL。

▌硬件架构

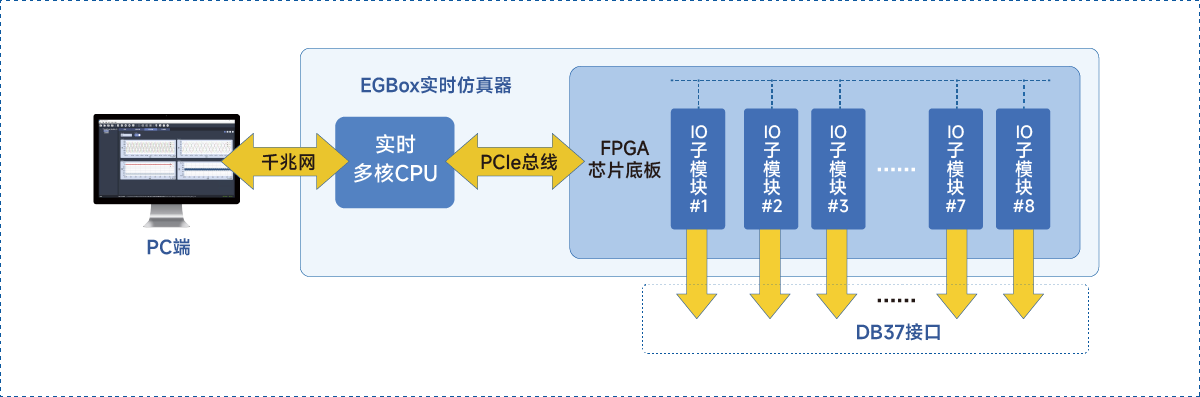

EGBox 实时仿真器与上位机之间采用千兆网的TCP/IP通讯交互，具体架构如下所示：模型程序可以部署到CPU中或者 FPGA 中进行高速实时运行。CPU 和 FPGA 之间通过 PCIe 总线进行高速通信，同时 FPGA 底板上设计成 8 插槽的结构，可配置大量高速的 IO 模块，直接通过 FPGA 驱动硬件 IO 来完成信号的交互。IO 模块采用模块化设计，来完成不同需求的配置设计。
