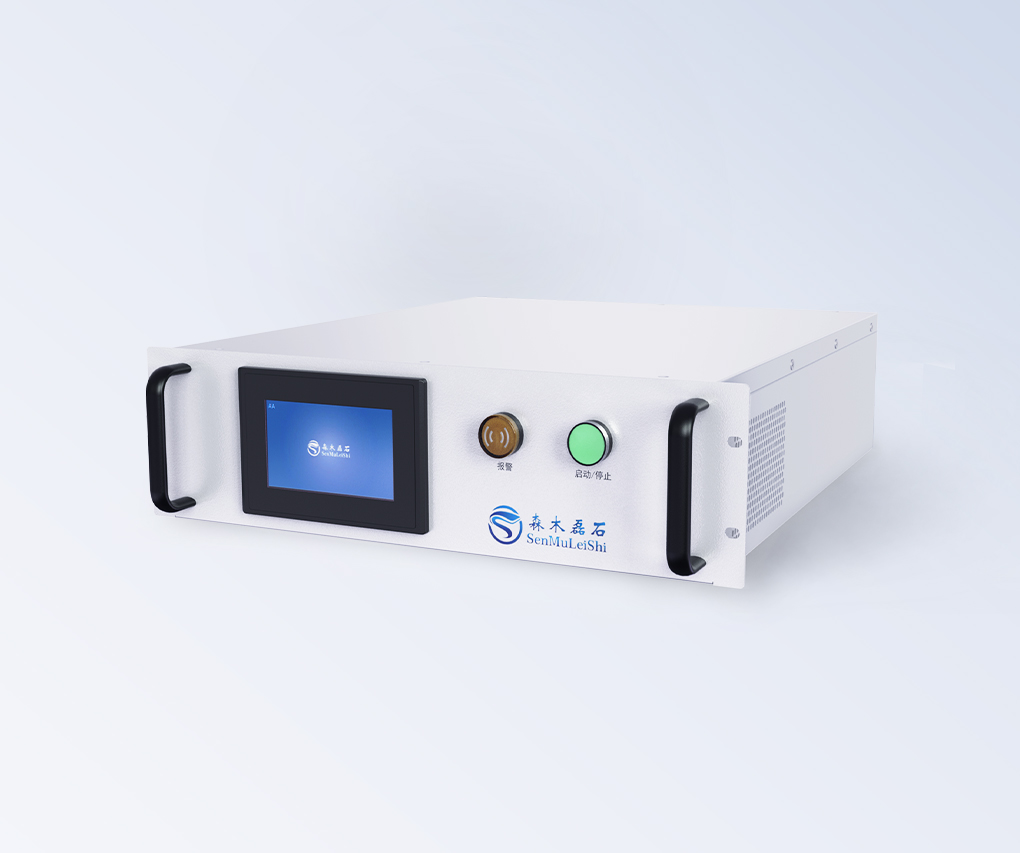

WBDY-主视图

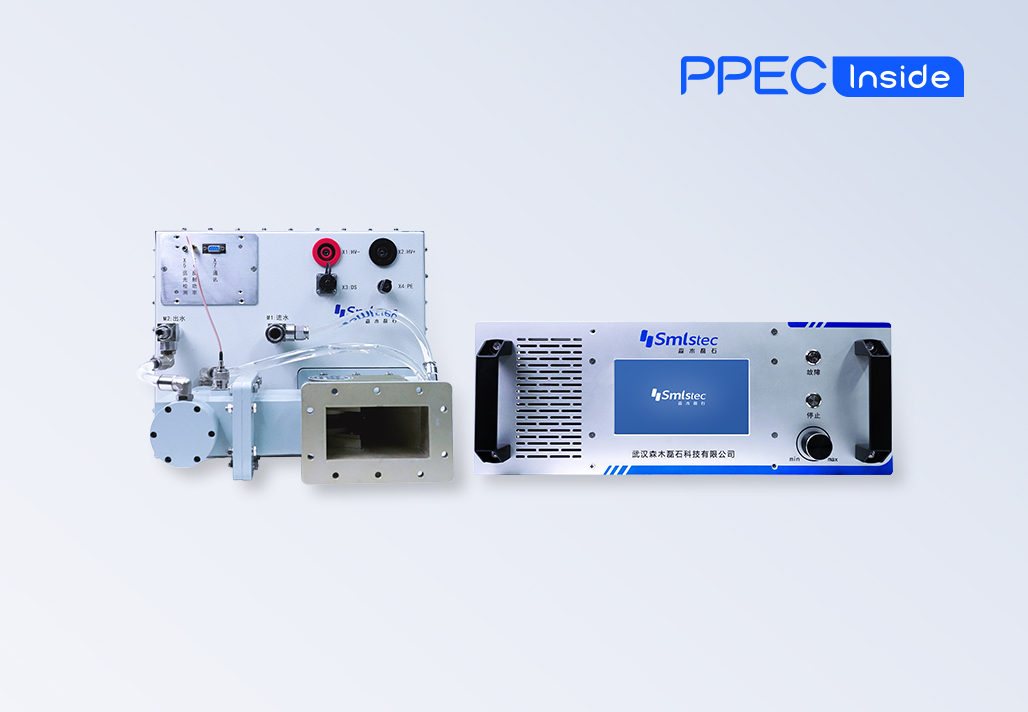

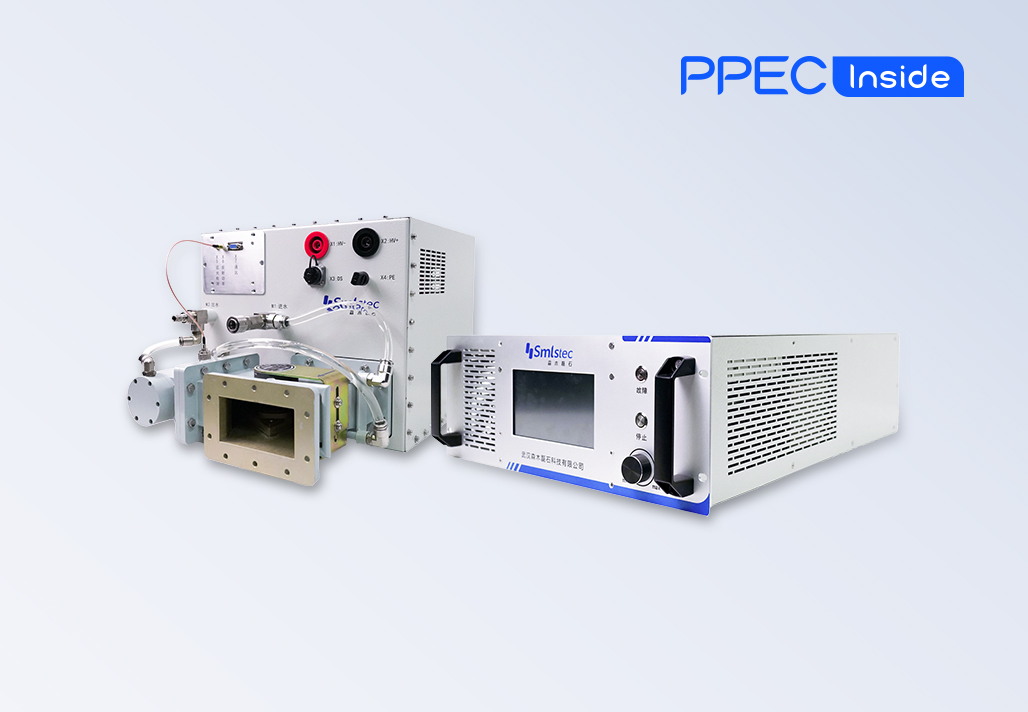

微波高压电源

Microwave Power SourceSMLS-MPS Serie



一、产品系列概述

森木磊石的SMLS-MPS电源系列为专门为微波发生而设计的高压电源。

C:\Users\aaa\Desktop\PSM\WBDY-前视图.pngWBDY-前视图

SMLS-MPS电源系列特点:

238BCB44-F565-4e8b-8118-59848883D7BF

完善全面的保护功能:输入过压保护、输入欠压保护、输出过压保护(软件+硬件比较器锁存)、输出过载保护、输出短路保护(软件+硬件比较器锁存)、过温保护(pt100测温)、缺水保护,保护状态可通过继电器输出,无故障闭合,有故障断开。

远程灵活监控功能:可通过隔离型485 进行远程控制,远程设置参数、监控、启停操作。

负载监控功能:对外部负载监控单元工作状态进行监控,接口为485,同时负载监控单元的故障信号通过常开继电器输出,无故障闭合,有故障断开,电源接收到信号,10us内停止高压输出。

触摸屏本地操控功能:电源有本地触摸屏进行状态显示及参数配置。

故障报警机制:电源具有启停按键、启停操作方便,故障可通过声光报警蜂鸣器进行警示。



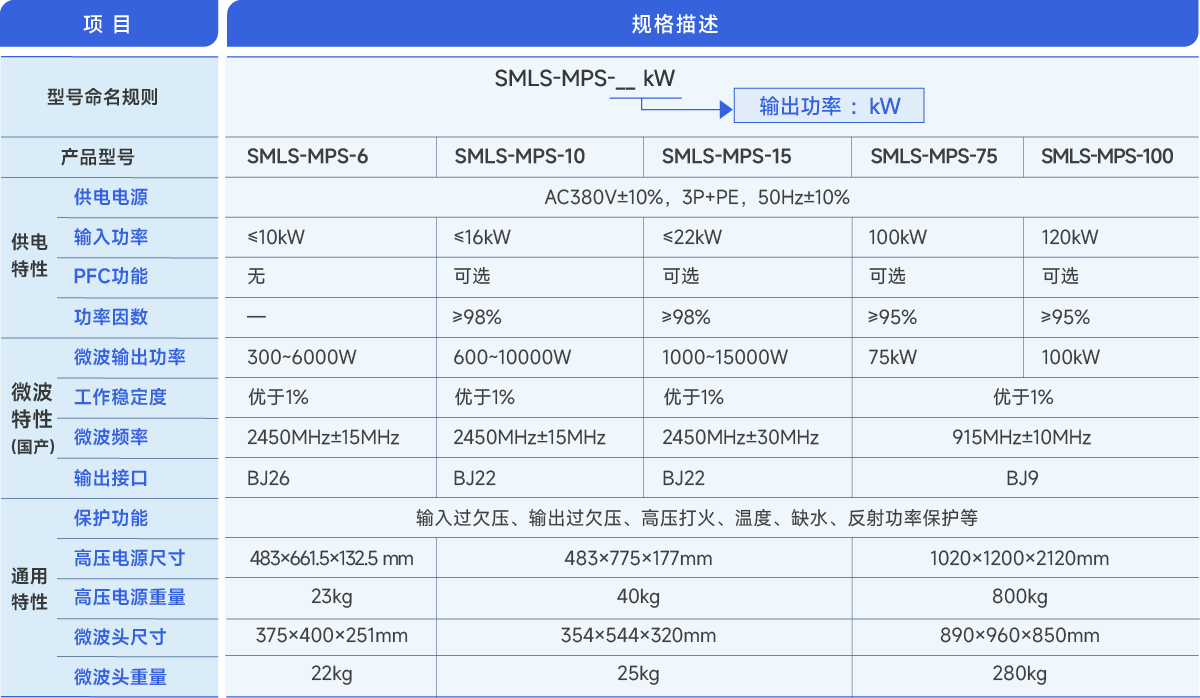

2.       SMLS-MPS-10 电源产品技术规范

电气参数(Electrical)

输入特性

电压

380Vac±10%

线制

三相五线制

频率

50Hz±10%

THD

≤3%

PF

≥0.99

高压输出特性

输出电压

-7.0 ~ -8.0 kV (可调)

输出电流

1.5A max

输出功率

10kW

输出电压纹波

≤1%

输出电压精度

优于1%

电流检测精度

优于1%

直流输出特性(恒流源模式)1

输出电流

2A

输出电压

0-45V

输出功率

90W

输出电流纹波

≤1%

输出电流精度

优于1%

电压检测精度

优于1%

交流输出特性2

输出电压

220Vrms

输出电流

1Arms

输出功率

200W

工作模式

斩波,控制输出功率

电流检测精度

优于1%

电压检测精度

优于1%

[1]  恒流源模式下,考虑用LED电源需要监测输出电流、继电器控制led电源供电

[2]  控制目标为功率双向晶闸管斩波输出,过零点控制



机械参数(Mechanical)

尺寸(宽*深*高)

484*607*128mm

重量

30kg

冷却方式

水冷



环境参数(Environmental)



允许值

额定工作参数

单位

最小值

最大值

最小值

典型值

最大值

工作温度

-40

65

-40

25

65

保存温度

-40

85

-40

25

85

湿度

0

95

0

80

95

%

海拔高度

0

2000

0

0

2000

m



绝缘特性(Isolation)



参数

备注

绝缘阻抗

输入-机壳

>100MΩ

冷态测试

输出-机壳

>100MΩ

冷态测试

输入-输出

>100MΩ

冷态测试

绝缘耐压

输入-机壳

DC2500V 1min不击穿



高压输出-机壳

DC10kV 1min不击穿



输入-高压输出

DC10kV 1min不击穿





产品标准(Criterion)

安全规格

GB 5959.1/IEC 60519-1



GB 5959.6/IEC 60519-6



UL508A

ESD(静电抗扰度)

IEC 61000-4-2

EFT (脉冲群抗扰度)

GB17626.4-1998/IEC61000-4-4

SURGE (雷击浪涌)

GB17626.5-1998/IEC61000-4-5

WEEE/RoHS (环保指令)

PAHs、RoHS、REACH



三、电气接口定义

C:\Users\aaa\Desktop\PSM\电气接口.png电气接口

位号

引脚编号

功能定义

功能描述

端子型号

X1

AC输入

1

A

三相供电A相



2

B

三相供电B相

3

C

三相供电C相

4

N

三相供电零线

5

FG

交流输入接地

X2

高压输出

1

HV+

高压输出(负高压)



X3

高压输出地

1

HVG

高压输出地

M5铆接螺柱

2

HVG

高压输出地

M5铆接螺柱

X4

对外接口

1

A+

RS485差分正

WS16-5P

2

B-

RS485差分负

3

SG

信号地

4

ALM+

报警输出+(继电器输出,常闭)

5

ALM-

报警输出-(继电器输出,常闭)

X5 singal

负载监控单元

通讯接口

1

A+

RS485差分正

WS16-7P

2

B-

RS485差分负

3

SG

信号地

4

ALM+

报警输入+(继电器输出,常闭)

5

ALM-

报警输入-(继电器输出,常闭)

6

24V

辅助供电24V

7

24VG

辅助供电24VG

X5 power

负载监控单元

电源接口

1

DC+

直流输出+

WS16-4P

2

DC-

直流输出-

3

ACL

交流输出零线

4

ACN

交流输出火线





四、尺寸图

尺寸图
