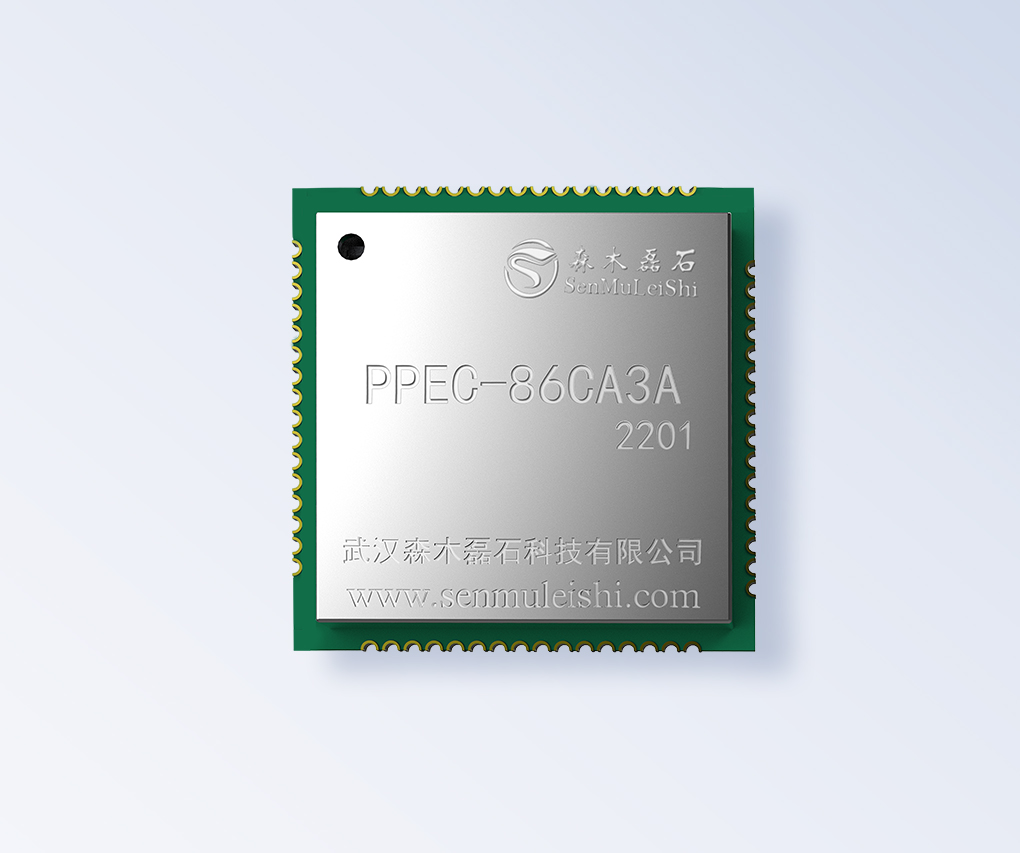

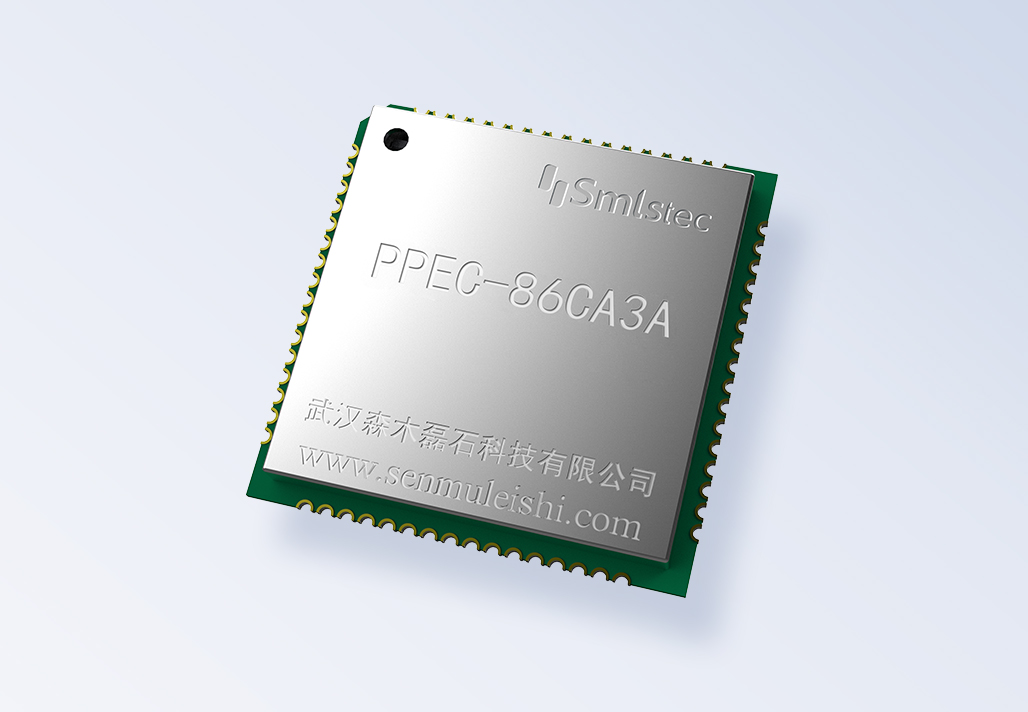

PPEC-86CA3A(移相全桥专用)

PPEC(Programmable Power Electronics Controller),即可编程电力电子控制器,是武汉森木磊石科技有限公司研发的电源控制核心,依托PPEC Workbench图形化编程平台免代码编程,实现电源的快速研发。PPEC可降低电源研发企业对高层次人才的依赖,为电源研发企业降本增效。

PPEC-86CA3A 应用于移相全桥电源拓扑,为电源研发企业提供稳定可靠的隔离型DC/DC控制方案。

产品概述



PPEC-86CA3A 可以快速便捷的帮助用户进行移相全桥的开发,仅需要对关键参数进行配置即可完成全部软件开发工作,真正实现免代码开发。

PPEC-86CA3A控制器需搭配PPEC Workbench或屏幕来使用。有关步骤的详细情况,请参阅文末资料:

《PPEC Workbench 使用指南》      √ 《PPEC-86CA3A 屏幕使用指南》



产品特点



■ 本地触摸屏显控

    PPEC-86CA3A适配了触摸屏,通过触摸屏实现参数配置及调试功能。

■ PPEC Workbench快速开发

    PPEC Workbench进行参数配置、在线调试、波形显示,免代码完成开发。

■ 远程控制

    标准Modbus RTU协议,支持RS485总线接口,兼容性好,用户远程控制简单。

■ 权限分层

    通讯及屏幕权限分层,开发者可操作全部调试参数,用户仅可访问使用参数。

■ 采样校准友好

    采样通道校准简单,快速。

■ 恒流恒压模式切换

    CV 及 CC 模式简单切换,运行自动切换。

■ 完善的保护功能

    输入欠压、输入过压、输入过流、输出过压、输出过流、过温等保护功能,保护阈值可配置。

■ 预充电电路控制

    预充电电路适用于大功率数字电源,缓解上电冲击。

■ 开环调试模式

    调试友好、便捷、安全。

■ 按键检测及继电器控制

    外部按键实现启停、急停、复位操作,启动、故障灯显示控制。



硬件特性







参考电路详见PPEC-86CA3A具体软件文档,文末提供下载链接,或直接在【下载中心】获取。



屏幕显示







产品咨询通道→关注公众号【森木磊石】→私信留言【PPEC】
