首页标题  ꄲ  PPEC控制器核心  ꄲ  PPEC-86CA3H（LC串联谐振专用）

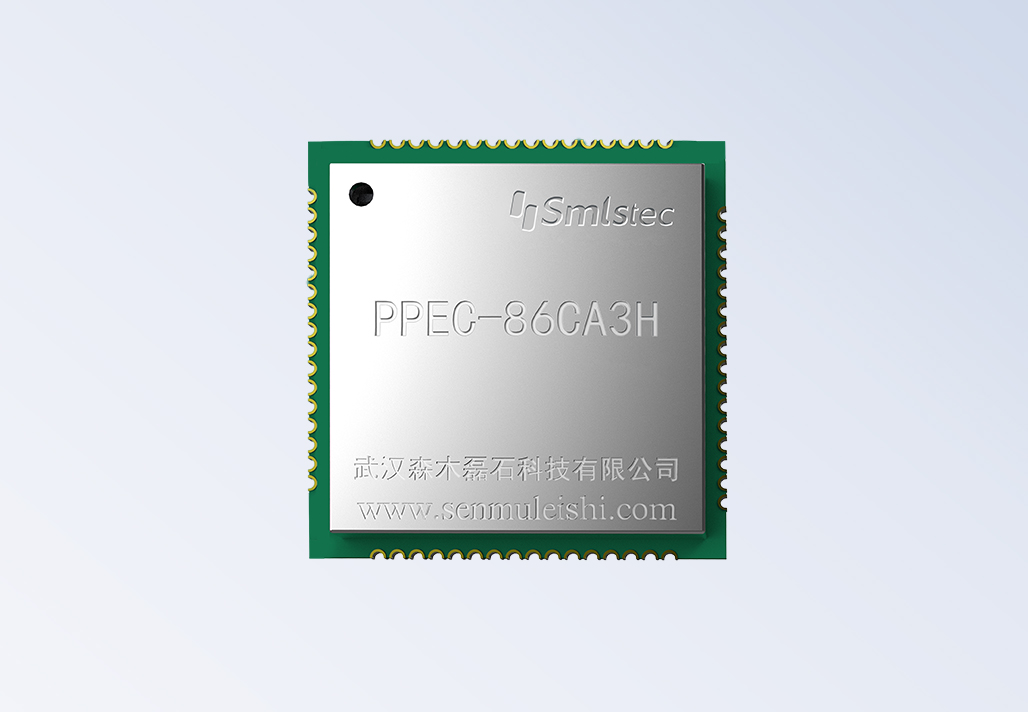

PPEC-86CA3H（LC串联谐振专用）

ꁆ ꁇ
PPEC-86CA3H是一款应用于LC串联谐振电源拓扑的控制芯片，为电源研发企业提供稳定可靠的隔离型高压电源控制方案。继承PPEC免代码编程开发优势，降低了高压电源开发门槛，缩短研发时间。

该芯片可用于高压充电机、高压电源的设计开发。适用于工业制造业、科研、军工、环境等行业及领域，特别适用于微波发生器、高压电源脉冲电容充电电源、大功率脉冲源、静电驻极电源，静电除尘高压电源等设备。
ꄴ前一个： PPEC-86CA3B（LLC谐振变换器专用）
ꄲ后一个： PPEC-86CA3A（移相全桥专用）

▌产品概述



PPEC-86CA3H 可以快速便捷的帮助用户进行LC串联谐振电源拓扑的开发，借助PPEC workbench图形化编程平台，无需代码编程即可实现高压电源研发工作。

PPEC-86CA3H控制器需搭配PPEC Workbench或屏幕来使用。有关步骤的详细情况，请参阅资料：

√《PPEC Workbench 使用指南》      √ 《PPEC-86CA3H 屏幕使用指南》



▌产品特点



■ 本地触摸屏显控

    PPEC-86CA3H适配了触摸屏，通过触摸屏实现参数配置及调试功能。

■ PPEC Workbench快速开发

    PPEC Workbench快速开发 PPEC Workbench进行参数配置、在线调试、波形显示，免代码完成开发。

■ 远程控制

    标准Modbus RTU协议，支持RS485总线接口，兼容性好，用户远程控制简单。

■ 权限分层

    通讯及屏幕权限分层，开发者可操作全部调试参数，用户仅可访问使用参数。

■ 采样校准友好

    采样通道校准简单，快速。

■ 工作模式切换

    正充电、负充电、正负充电模式切换灵活；充电时间与充电电流控制方式可供选择。

■ 完善的保护功能

    输入欠压、输入过压、输入过流、充电过压、充电过流、短路掉线、充电超时、 闪络掉线、过温等保护功能，软硬件保护阈值均可配置。

■ 预充电电路控制

    预充电电路适用于大功率数字电源，缓解上电冲击。

■ 开环调试模式

    调试友好、便捷、安全。

■ 按键检测及继电器控制

    外部按键实现启停、急停、复位操作，启动、故障灯显示控制。



▌硬件特性





参考电路详见PPEC-86CA3H具体软件文档，文末提供下载链接，或直接在【下载中心】获取。



▌屏幕显示





产品咨询通道→关注公众号【森木磊石】→私信留言【PPEC】





▌资料下载



PPEC Workbench  →



PPEC Workbench 使用指南 →



PPEC-86CA3H 屏幕使用指南 →



PPEC-86CA3H LC串联谐振应用手册 V1.0 →



封装三维模型V1.0.step →
