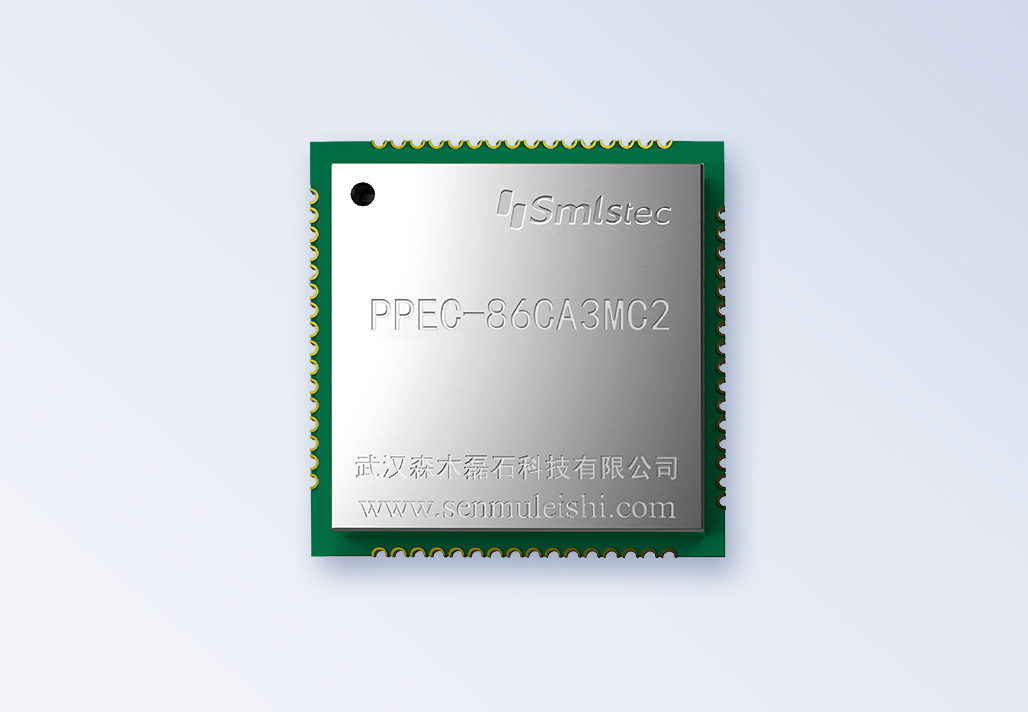

PPEC-86CA3MC2(Buck/Boost+LLC拓扑专用)
PPEC-86CA3MC2 是森木磊石自主研发的PPEC数字控制核心系列产品中一款集成了升降压(Buck/Boost)和LLC拓扑的电源控制芯片。内置高效稳定的Buck/Boost和LLC拓扑调制算法,支持开环、恒压、恒流工作模式,具备软启动、预充电电路控制、故障保护和自恢复、采样校正等功能。
控制器为Buck/Boost+LLC两者级联结构,可用于宽泛的电压范围、高转换效率、输入输出电气隔离和高功率密度的电源开发。在车载DC-DC转换器电源、汽车充电桩、通信基站电源、服务器数据中心电源、光伏制氢与储能系统等场景中广泛应用。
控制器为Buck/Boost+LLC两者级联结构,可用于宽泛的电压范围、高转换效率、输入输出电气隔离和高功率密度的电源开发。在车载DC-DC转换器电源、汽车充电桩、通信基站电源、服务器数据中心电源、光伏制氢与储能系统等场景中广泛应用。
▌产品概述
PPEC-86CA3MC2 控制器可以快速便捷的帮助用户进行Buck/Boost+LLC拓扑的开发,仅需要对关键参数进行配置即可完成全部软件开发工作,真正实现免代码开发。
PPEC-86CA3MC2控制器需搭配PPEC Workbench来使用。有关步骤的详细情况,请参阅文末资料或直接在【技术支持】页面获取。
▌产品特点
■ 配套Workbench开发软件,支持免代码、菜单式配置开发
■ 单控制器集成多个拓扑的控制算法
■ 功能丰富、多种工作模式下稳定高效
■ 支持Modbus、CAN通讯,可远程控制
■ 可编程数字控制器,接口丰富可灵活配置
■ 预充电电路控制,缓解上电冲击;
■ 故障保护阈值、自恢复功能可配置;
■ 可配置软启动,提高系统稳定性;
▌硬件特性
参考电路详见PPEC-86CA3MC2具体软件文档,文末提供部分下载链接,或直接在【技术支持】页面获取。
▌资料下载
PPEC-86CA3MC2 Buck/Boost+LLC 应用手册 →
PPEC-86CA3MC2 Buck/Boost+LLC Demo图 →
