聚变装置高压大功率电源控制系统解决方案
可控核聚变被视为人类能源的终极方向之一。聚变装置高压大功率电源承担中性束注入、等离子体加热等核心功能，电源控制系统直接决定输出的稳定性、可靠性与响应速度；聚变装置现场环境特殊，对控制系统提出了远高于普通工业场景的严苛要求。

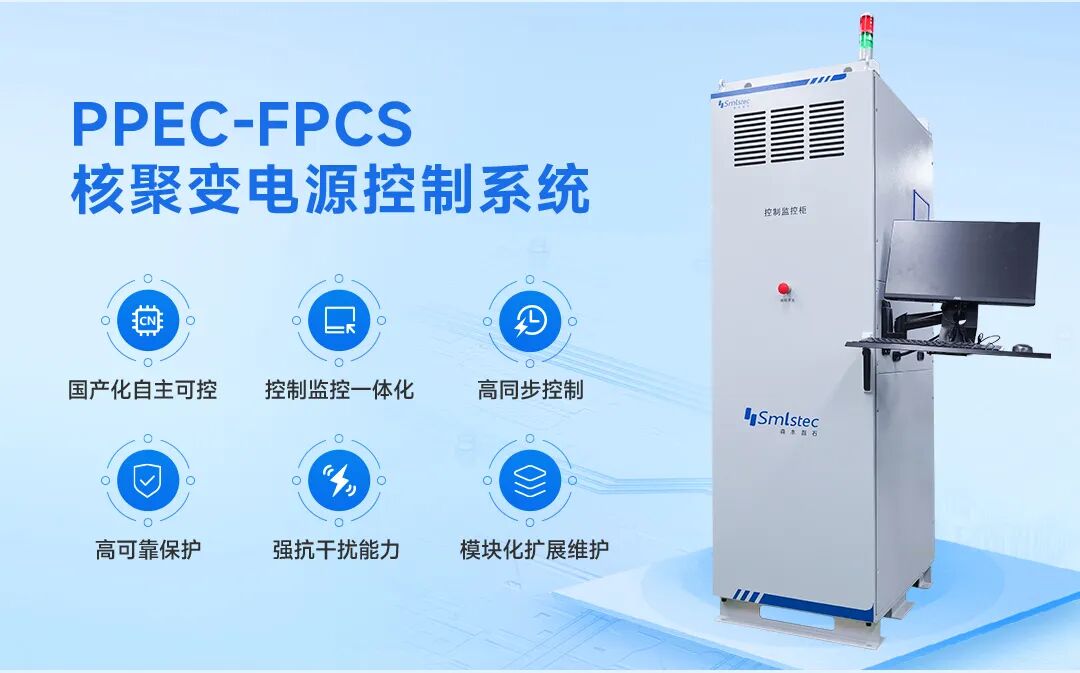

森木磊石PPEC-FPCS核聚变电源控制系统，面向聚变装置高压大功率电源场景，提供“控制 + 监控”一体化解决方案，实现电源全域控制、实时状态监测与极速故障保护，为聚变装置的高精度、高可靠运行提供支撑。

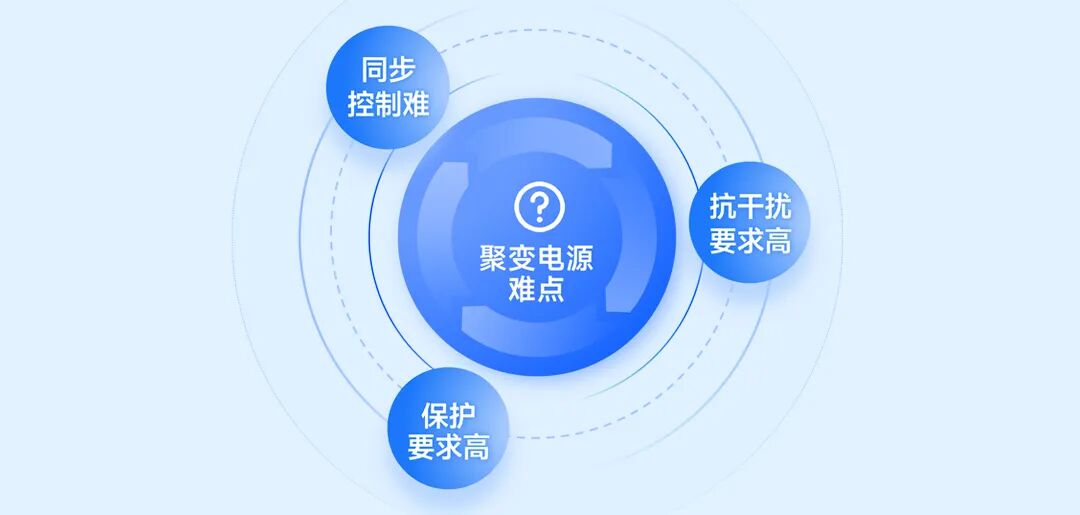

聚变装置所用高压大功率电源，一般由数十至上百个功率模块集成构成，具备高电压、大功率、工况复杂的特征。该类电源的控制难点主要体现在三方面。
同步控制难：模块数量多，若各模块时钟基准不统一，容易产生时序漂移、触发延时差异，直接影响输出精度。
抗干扰要求高：现场高压大电流带来恶劣电磁环境，控制系统必须做好信号可靠隔离，否则极易发生误触发。
保护要求高：故障发生后需要极速识别与响应处置，响应滞后将造成器件损毁，干扰实验进程。
这些难点，决定了聚变电源控制系统不能沿用常规工业方案。
传统方案控制与监控相互分离，各类核心功能分散在多套系统中，集成难度大、调试周期长。

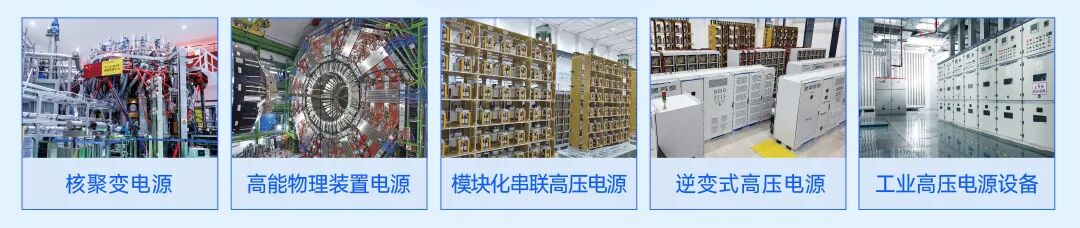

PPEC‑FPCS 核聚变电源控制系统将触发控制、闭环调节、故障保护、状态采集及远程监控多项能力集成为一体，一套系统完成电源全流程管控，显著降低系统集成复杂度，缩短上电调试与运维周期，适用于核聚变电源、高能物理装置电源、模块化串联高压电源、逆变式高压电源等高压大功率场景。
国产化自主可控：采用国产DSP主控、国产FPGA扩展板及国产化控制硬件，满足科研装备长期维护与自主可控需求。
控制监控一体化：集触发控制、闭环调节、故障保护、状态采集与远程监控于一体，减少系统集成复杂度。
高同步控制：从DSP主控到FPGA扩展板统一触发基准，有效降低多分布式架构带来的同步误差。全系统共享同一时钟，消除时序漂移。
高可靠保护：FPGA实时检测模块故障，支持单模块PWM封锁或全局封锁，故障状态经光纤回传至DSP，定位迅速。
强抗干扰能力：采用光纤隔离传输，适配高电压、大电流、强电磁干扰环境。触发与回采信号走光纤，物理隔绝干扰路径。
模块化扩展维护：背板拔插式设计，支持多模块扩展、配置灵活；监控系统集中采集状态数据，提升故障定位与维护效率。

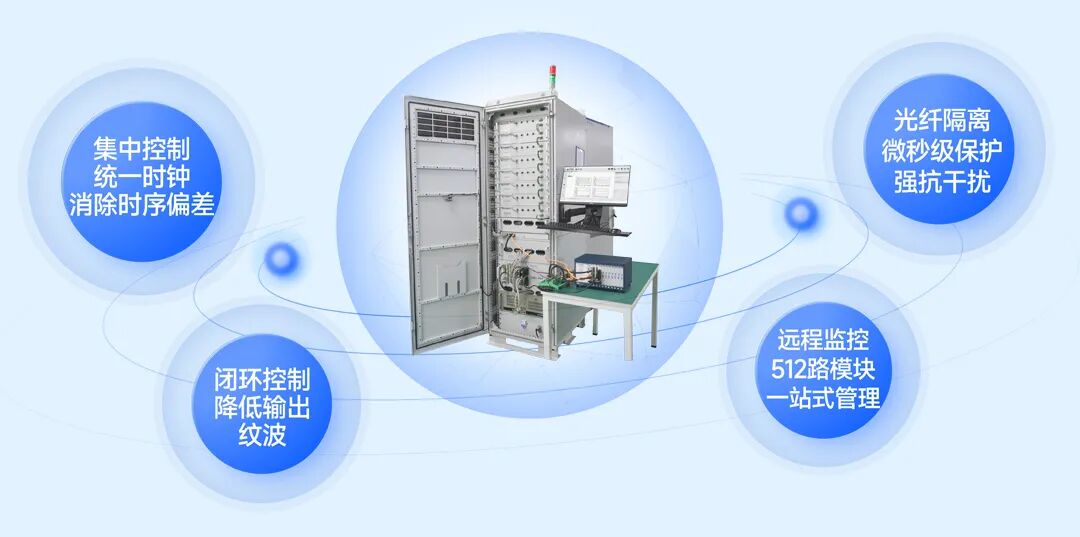

系统搭载国产化 DSP+FPGA 双核心架构，整机采用控制监控柜一体化集成结构，搭配背板插拔式模块化设计——配置灵活、可扩展性强，软硬件全国产化自主可控，满足聚变电源高精度、高可靠、高适配性的运行控制需求。
控制监控柜分为控制系统与监控系统两部分，通过千兆交换机实现数据交互，并预留远程监控接口。

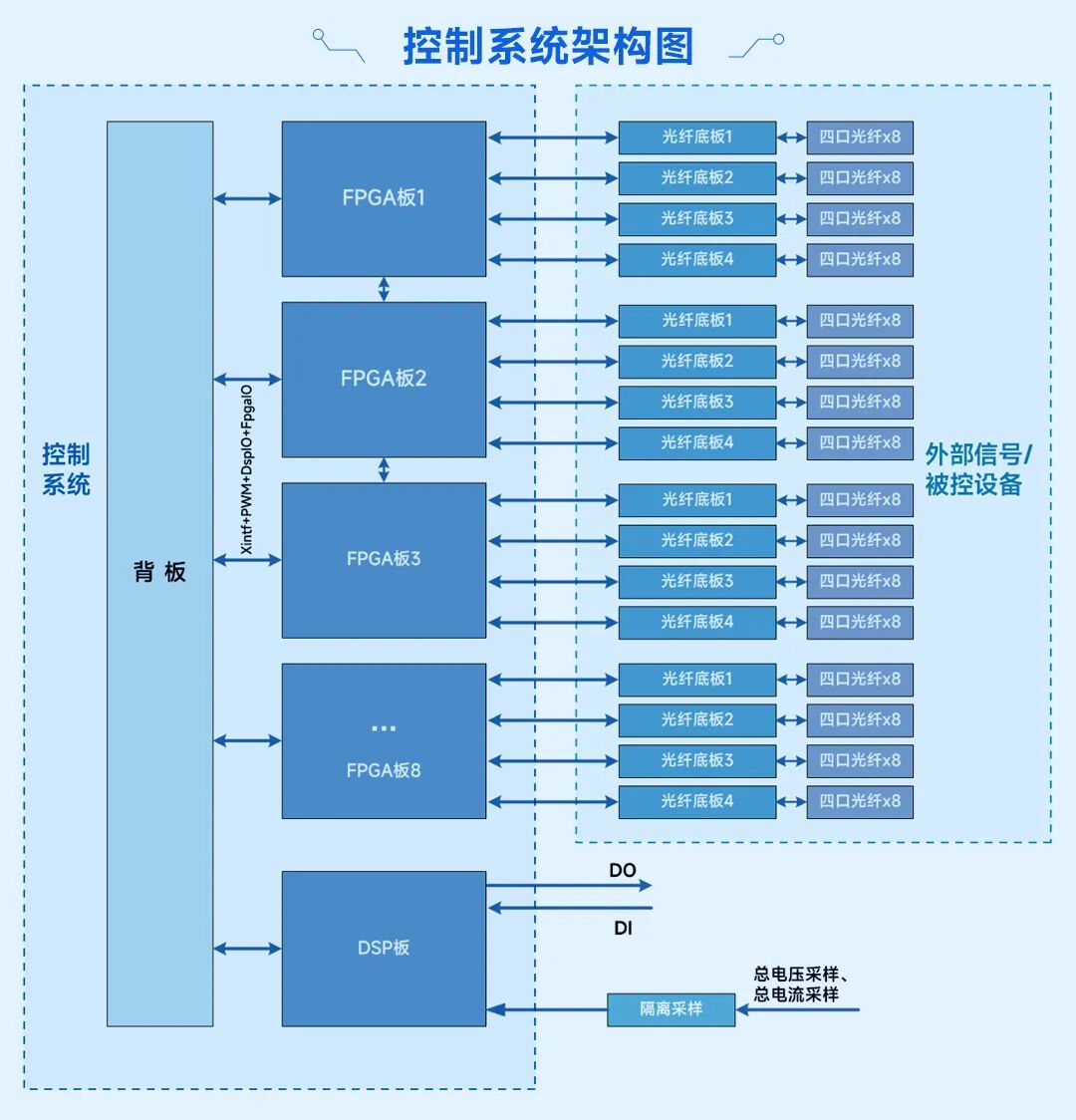

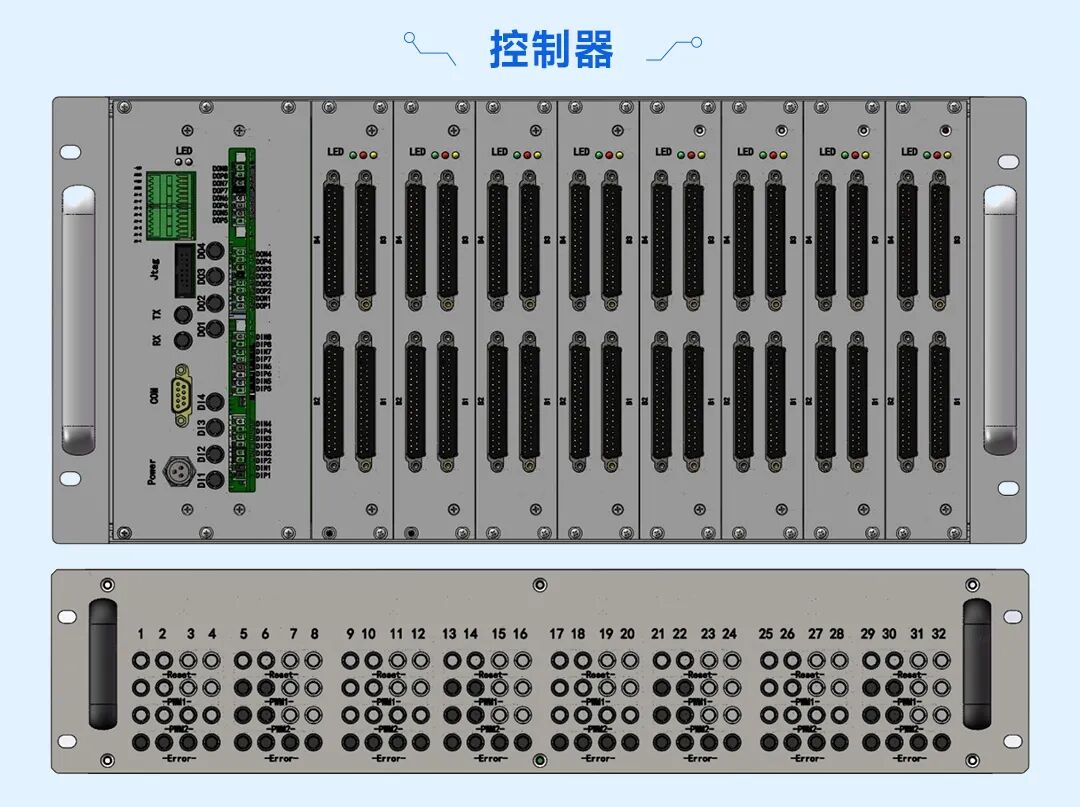

▌控制系统：以国产DSP为主控核心，配合8块国产 FPGA 扩展板及对应收发模块，负责触发生成与故障回采。

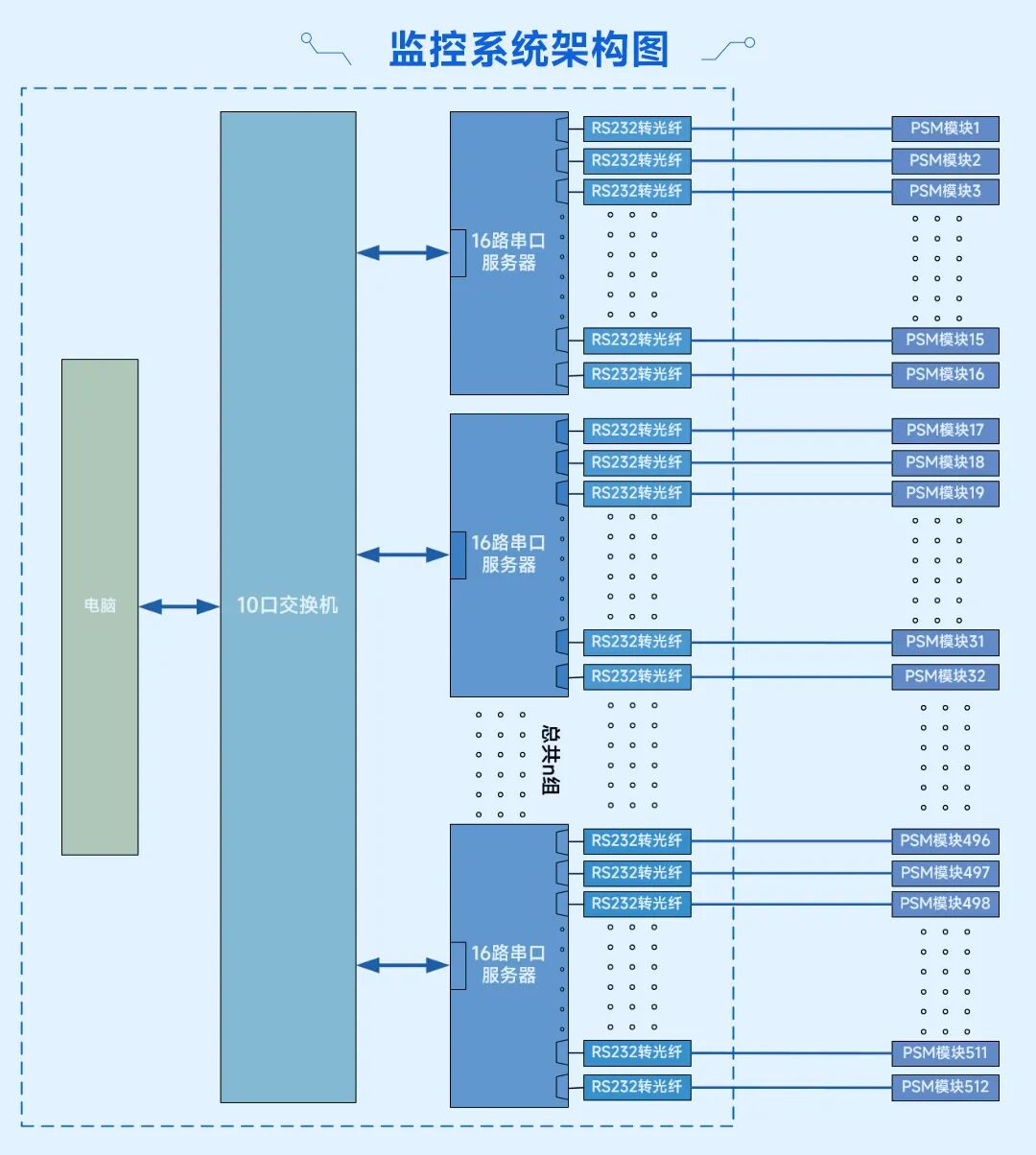

▌监控系统：采用串口服务器 + RS232 转光纤模块，实现512个模块的状态监测、参数设定与故障诊断。

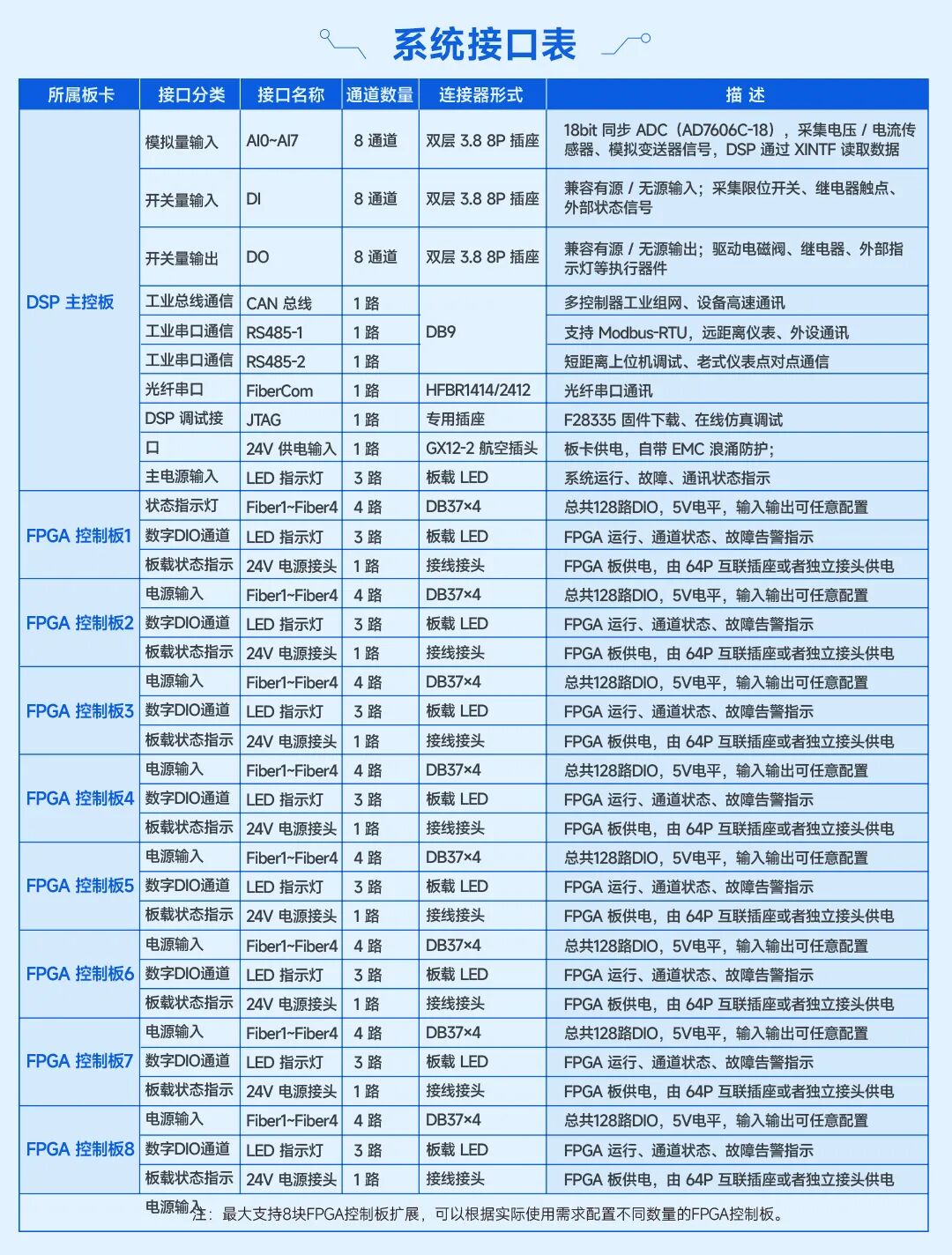

系统提供丰富的通信接口，板载 CAN 总线、RS485、光纤串口及 JTAG 调试接口，满足多控制器组网、远距离仪表通讯、在线仿真调试等多种应用需求。

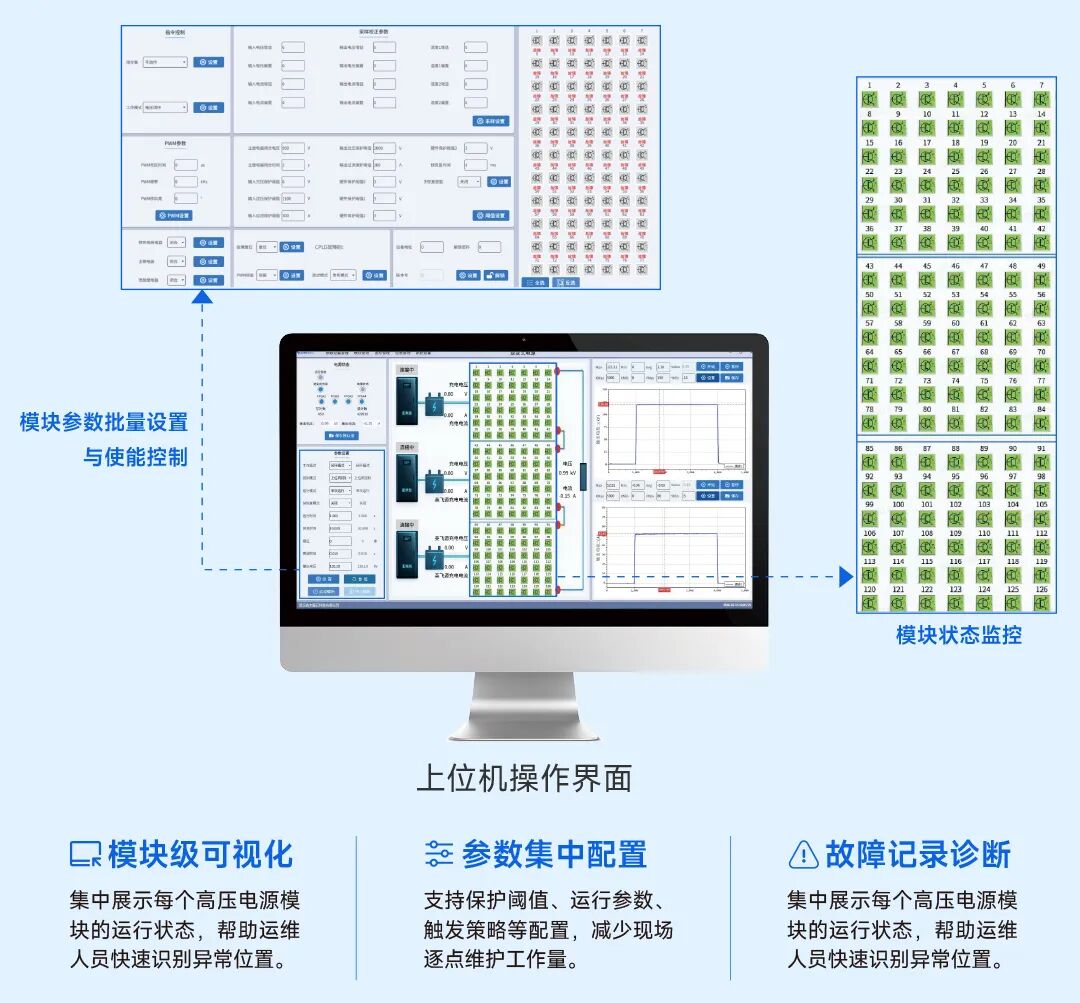

PPEC-FPCS 核聚变电源控制系统配套上位机操作界面，与控制系统深度联动，将“控制监控一体化”落到操作层面。
▌参数集中配置：支持保护阈值、运行参数、触发策略等批量配置，减少现场逐点维护工作量。
▌模块级可视化：集中展示每个高压电源模块的运行状态，帮助运维人员快速识别异常位置。
▌故障记录诊断：集中记录与展示故障信息，辅助运维人员快速定位故障模块，缩短排查时间。

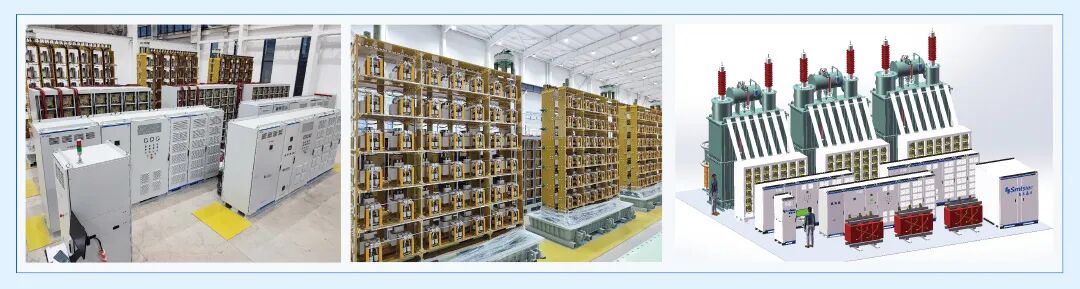

该系统是国内首套自主研制的逆变式高压电源解决方案，由 126 个逆变功率模块、3 套超级电容供电系统，以及测量控制、交流供电、辅助供电等子系统组成。
系统基于PPEC技术开发，采用PSM+PWM混合控制方式，支持 0~120kV 宽范围电压调节，可提供 120kV、6MW 稳定可靠的高压电能。
凭借先进的高频逆变技术、高频高压隔离变压器研制技术及超高压绝缘工艺，特别适用于中性束注入加热系统、可控核聚变装置及高能物理实验等领域。

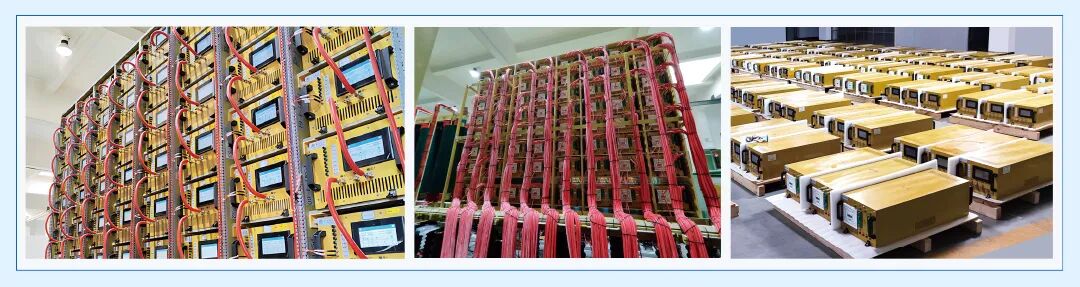

该系统由64个PSM模块电源输出串联组成，基于PPEC技术开发，支持稳态与脉冲两种工作模式，脉冲频率 0~10kHz 可调。
系统具备自动闭环控制功能，能自动调节 PSM 模块开通数量，实现精确输出电压调节，当前已实现 8MW 大功率输出，适用于可控核聚变研究、高能物理实验、工业自动化控制等领域。
聚变装置的产业化进程，离不开稳定可靠的电源系统作为支撑。PPEC-FPCS 以“控制+监控”一体化、软硬件自主可控的完整方案，让聚变高压大功率电源更稳、更快、更可控。森木磊石愿与科研机构与工程团队携手，共同推进可控核聚变与高能物理装置的工程化落地。
